雷达信号模拟系统

主要功能

TZLRD-1型雷达信号模拟系统主要产生复杂雷达信号环境,为雷达操作训练、战术训练和状态监测等构设训练环境。

 (1)雷达信号模拟

 (2)雷达工作方式模拟

 (3)多信号环境模拟

系统组成

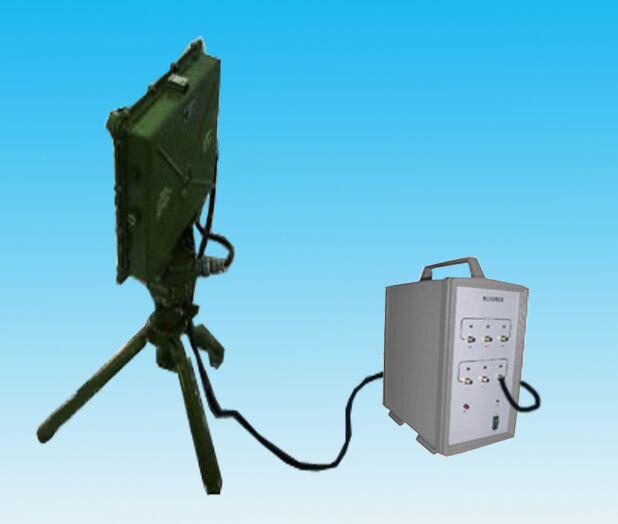

TZLRD-1型雷达信号模拟系统主要由显示和控制单元、通道控制和调制单元、频率源、射频通道单元、天线单元、功放单元等组成。


雷达信号模拟系统

技术指标

工作频率0.418GHz;步进:1MHz

重复间隔100Hz250kHz4us20ms)。

脉宽指标0.05ms1ms

雷达信号体制模拟:普通连续波、连续波调频、连续波调相、常规脉冲、重频抖动、重频参差、脉冲组、频率捷变、频率分集、线性调频、相位编码等。

模拟雷达天线参数

扫描类型:圆扫,扇扫,跟踪,自定义。

方向图参数:波束宽度,旁瓣电平可设。

模拟雷达信号数量:同时模拟多部的雷达信号、不少于50万脉冲/秒。

有效辐射功率: >100W@0.1GHz12GHz

 >20W@12GHz18GHz

信号质量

谐波:-15dBc

杂散:-35dBc

环境温度

工作温度:-10+55

相对湿度:20%93%(温度25)。

操控功能

具有整机和模块自检功能,能通过自检迅速定位到模块。

人机界面友好,便于操作。
